在各類熱噴涂涂層中，鐵基合金類涂層并不被看好。這因為它沒有鎳鈷基合金的良好高溫性能，甚至耐蝕性能也差它們一截。而相對陶瓷涂層來說，其硬度更是相形見絀，因此僅僅噴涂鐵基合金材料很難形成硬質薄膜的效果。行業內的朋友都知道，市場對耐腐蝕涂層的需求日益增加，特別是我國在新世紀建立的海洋大國的國家策略。各類在鹽性環境服役的零部件，常常會遭受不同程度的侵蝕，特別是海水中高濃度的Cl^-離子，很容易擊穿金屬表面的鈍化膜，從而導致由點到面的大規模工件失效，甚至危及人員安全。

近年來，針對海洋工程的耐腐蝕問題，各類增材制備技術相應開發，其中非晶涂層在耐鹽腐蝕方面當然是首屈一指，然而非晶組織的熱噴涂粉末現今供應較為緊張且昂貴，特別是廠商一般會對其成分保密，不利于具體分析研究總結規律和積累應用經驗。鎳基合金雖然也表現出不錯的性能優勢，但其對于大規模應用來說，仍然存在成本昂貴且因含大量Ni、Co、Cr等有害物質而不環保的問題。因此，考慮持續發展和噴涂粉的成本，能不能開發高耐鹽腐蝕的鐵基合金涂層是一大技術研發趨勢。

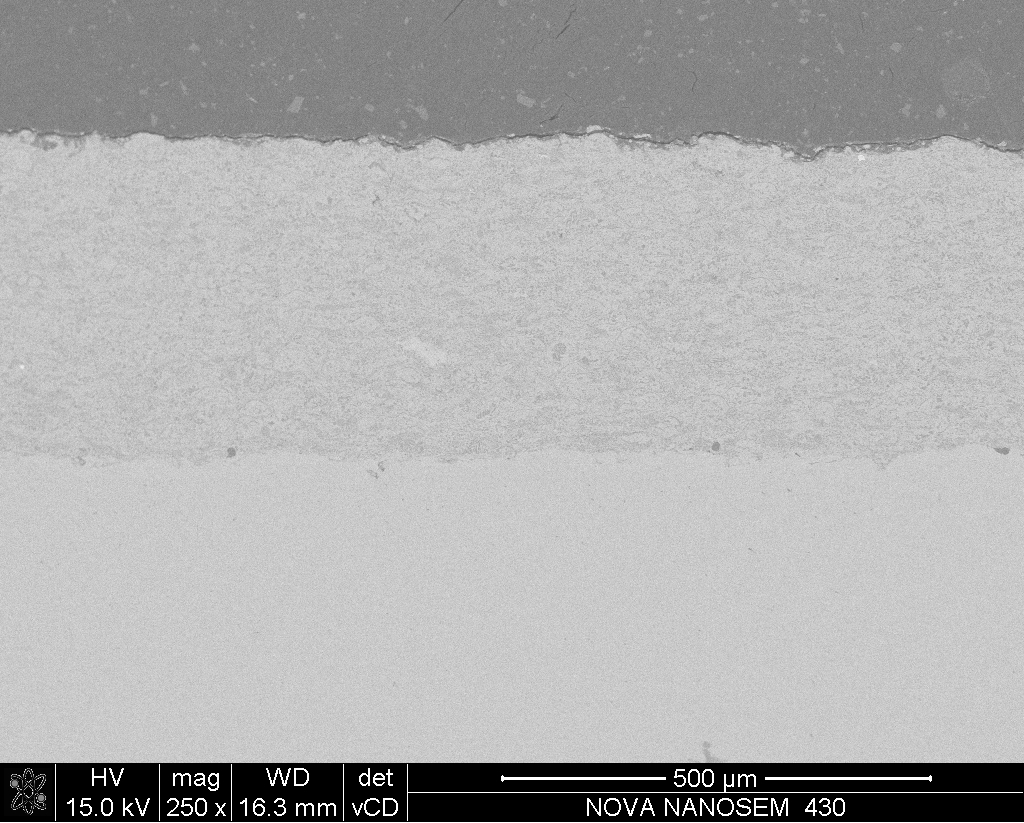

目前，我司廣東正德材料表面科技有限公司（官網網址：http://m.juye12.com/）利用超音速火焰噴涂技術，在中碳鋼上成功自研了一種高耐鹽腐蝕的鐵基合金涂層。涂層的電化學腐蝕結果表明，涂層表現出超高的自腐蝕電位（-0.176V）、低的腐蝕電流（9.3×10^-7A/cm²）以及超高的阻抗（約210kΩ）。技術團隊表明，通過前期科學的摻雜，在熱噴涂復合粉中均勻嵌入陶瓷和減磨材料，并形成致密且流動性良好的噴涂粉是關鍵。涂層的組織結果表明其孔隙率較低（在1%以內），粉末沉積率良好，涂層可噴厚度靈活可調。詳情咨詢服務熱線0760-85280288，柳小姐。
